華中數控3C鉆攻中心應用大揭秘
看了華中數控這么多的高大上應用，那么問題來了，華中數控為何能迅速進入并占領3C鉆攻中心市場？
?
我們是講顏值拼實力的！

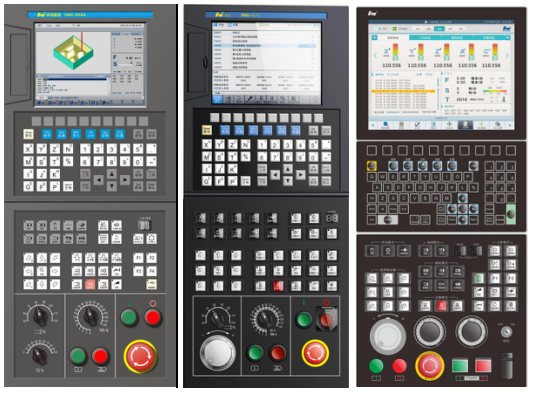

低調奢華有內涵——高端大氣上檔次
·高速高精控制技術，適用于模具加工（A升級包 ?可選）
·加速度最高1.8G（配置直線電機加速度3G）
·雙通道控制功能（選件）
·雙軸同步、雙電機消隙控制技術
· 8000轉高速剛性攻絲（永磁同步主軸電機）
·具備全閉環控制功能（光柵、磁柵）
·支持20000點雙向螺距誤差補償功能
·支持有傳感器和無傳感器兩種熱變形補償功能
·自動測量功能
·支持多種傳感器接口
·機床裝配質量分析軟件（選件）
·客戶定制化
·支持觸屏(選件)
?
?·適配各種直驅、力矩電機
·適配直線電機
·多電機消隙功能（可選）
關鍵技術指標：
1、?快移速度達到80m/min
2、?主軸最高轉速可達24000轉/分
3、主軸加減速時間0—24000，升速時間1.7S???降速時間2.5s
4、主軸5000轉/分鐘高速剛性攻牙
高性價比、多樣化適配方案，滿足用戶不同應用需求
在3C領域，在高速與高光鏡面加工中，對數控系統進給軸頻繁加減速、主軸高速切削（20000轉/分以上）與快速啟停等功能和性能提出了更高的控制要求。華中8型數控系統針對目前高速高精的數控加工需求，采用第三代（3rd Gen）高速高精運動控制技術、柔性加減速控制技術、超前預讀技術、小線段軌跡平滑技術、高速剛性攻絲等，實現了高速高精加工。
高速高精加工技術

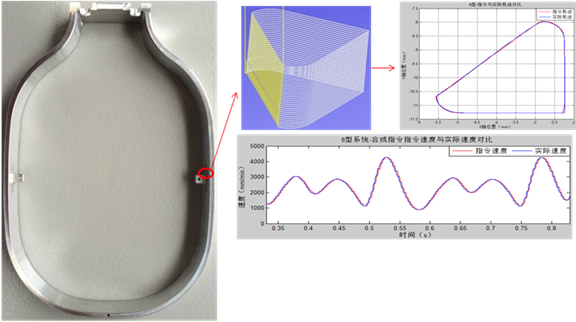

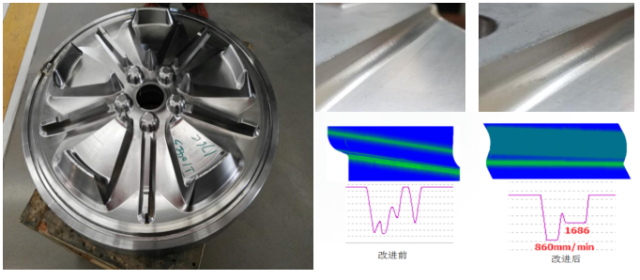

新一代高速高精控制算法

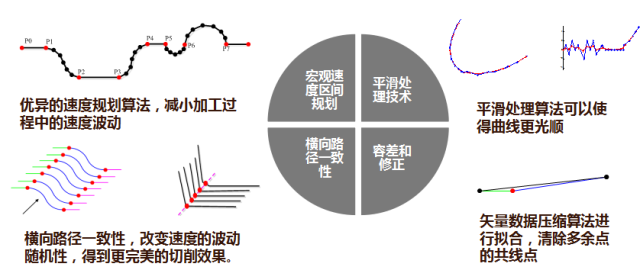

在原有的高速高精運動控制算法的基礎上，提升了速度規劃和控制算法。
高效的速度規劃，尤其是對轉角降速、減速速度處理，在3C應用得心應手，極大提高加工的效率、加工精度和機床運行的平順性。
新一代高速高精控制算法針對三維曲面加工應用得心應手，適合高速模具加工。
?
曲面加工視頻
?

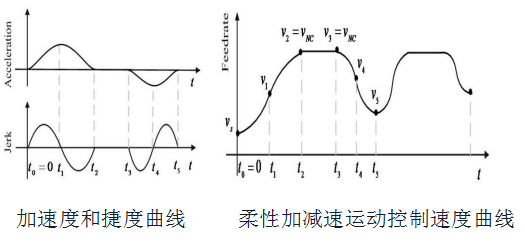

柔性加減速控制
先進的柔性加減速控制算法，保證了機床在頻繁加減速過程中運行更加平穩。在滾珠絲杠結構下，系統加速度可達1.8g。

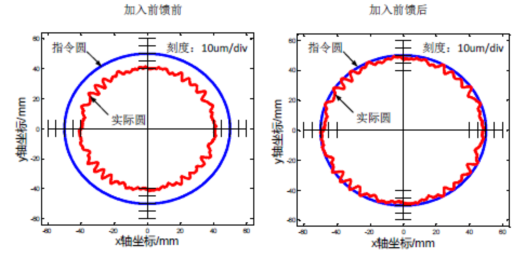

速度前饋控制

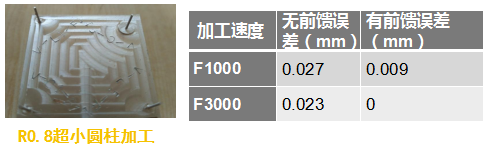

速度前饋控制，有效減小了高速加工過程中的跟蹤誤差波動，提高輪廓精度。尤其是在超小直徑圓弧加工效果明顯。

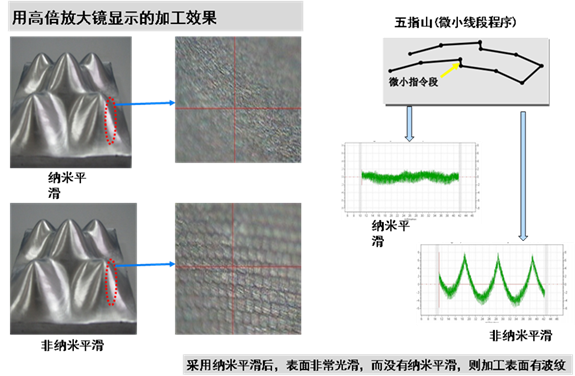

納米平滑
采用納米平滑及納米插補技術，加工零件表面質量大大提高。

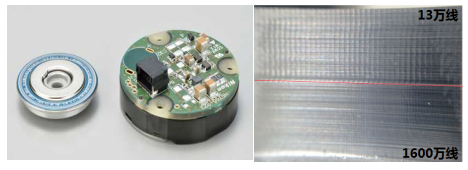

標配1600萬線高分辨率編碼器
全系列低壓LMDD系列和高壓HMDD系列電機標配1600萬線高分辨率光電編碼器，提高了加工的精度和光潔度。
直線電機適配

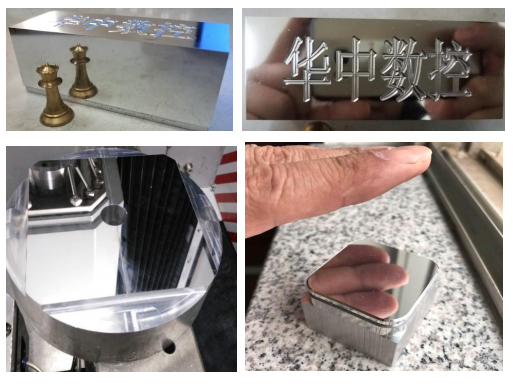

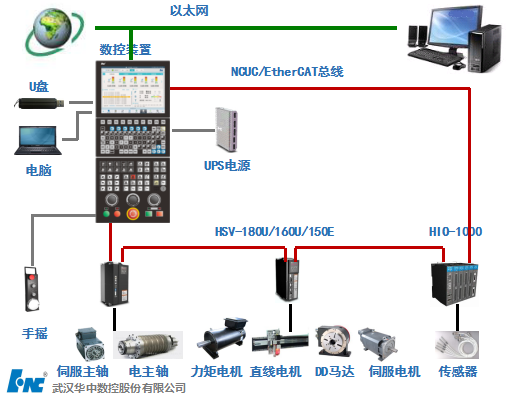

華中8型EtherCAT總線系統，適配直線電機，進給速度可達100m/min，加速度可達3G，可實現鏡面加工。
鏡面加工視頻

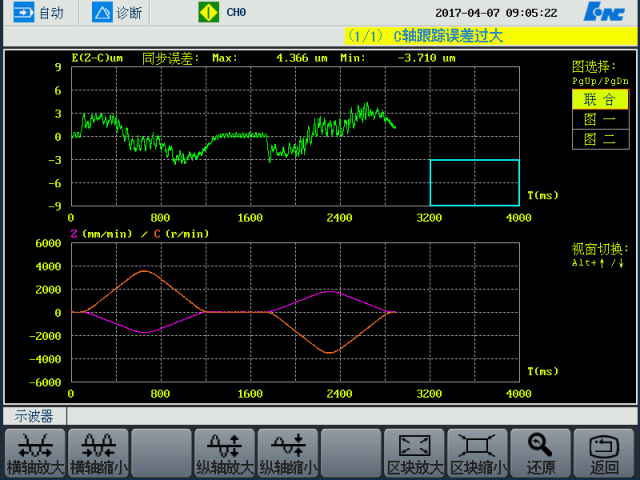

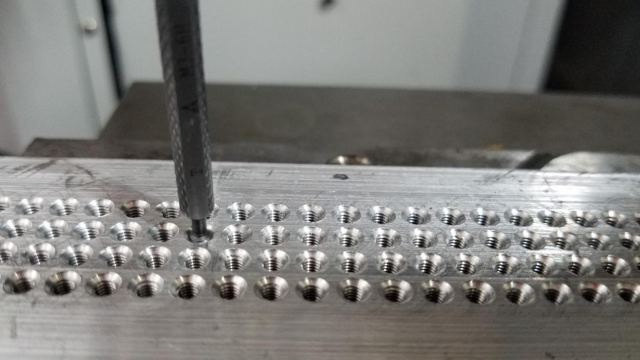

華中8型優異的C軸和Z軸同步控制功能，提高剛性攻絲的速度和精度。在適配永磁同步主軸電機情況可實現M3絲錐 7500轉/分鐘的剛性攻絲。
高速高精加工模式選擇
通過G05.1Q1、G05.1Q2、G05.1Q3選擇使用不同的高速高精加工模式，配置不同的參數（速度平滑、樣條平滑等），實現加工的高效率、高精度或效率精度平衡。
?
?
