首先說明各軸對應的邏輯軸號（后面參數設定會用到軸號）：
0：X軸； ????1：Y軸； ??2: Z軸 ????3: A軸 ??????5：伺服主軸
?
?
?輸入口令 ? 按“確認”
備注：口令請咨詢?nèi)A中數控客服工程師。

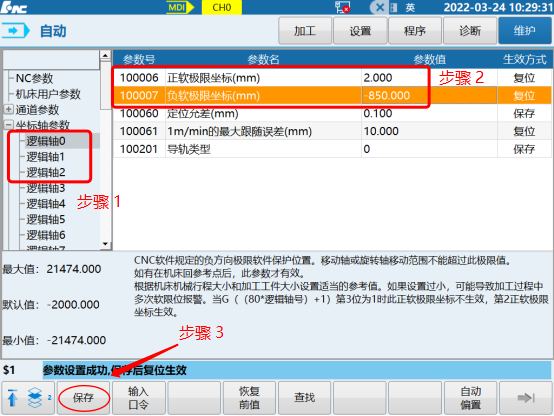

1.修改軸軟限位
??
?按”確認“鍵? 就會出現下圖的擴展菜單，再移動光標選擇對應的軸號；修改軟限位參數后，按“保存”鍵，根據提示保存；按復位鍵立即生效。

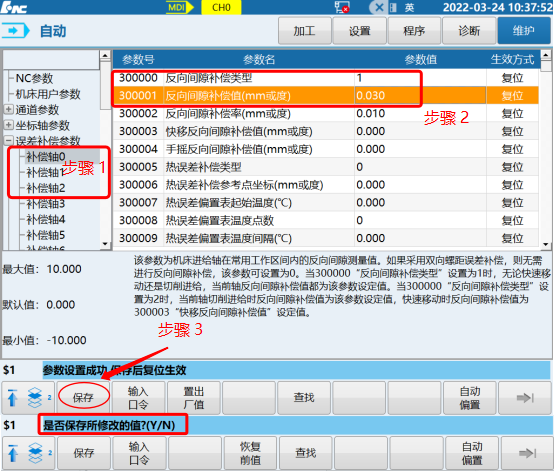

2.調整軸反向間隙
??
?按”確認“鍵? 就會出現下圖的擴展菜單，
移動光標選擇左側對應的軸號；再將光標移到右邊選擇反向間隙補償值，修改間隙值后，按“保存”鍵，按提示進行保存；保存成功后按復位鍵生效。
3.刀庫簡易處理
刀庫類型參數；
機床用戶參數010332（0：無刀庫； ?1：斗笠刀庫； 2：機械手刀庫）
備注：刀庫參數機床出廠已經設好，謹慎修改；
以常用機械手刀庫舉例：刀庫單步代碼如下：
M代碼 |
說 明 |
M代碼 |
說 明 |
|
M68 |
刀套垂直 |
M10 |
刀盤正轉 一個刀位 |
|
M69 |
刀套水平 |
M11 |
刀盤反轉 一個刀位 |
|
M37 |
刀庫回零 （回到1號刀套） |
M38 |

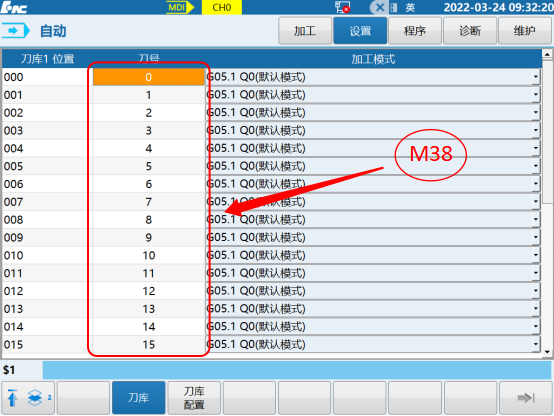

系統重排刀庫表 （后有附圖） |
備注：面向刀庫看，刀盤順時針?lè)较驗檎D(zhuǎn)；逆時針?lè)较驗榉崔D(zhuǎn)；

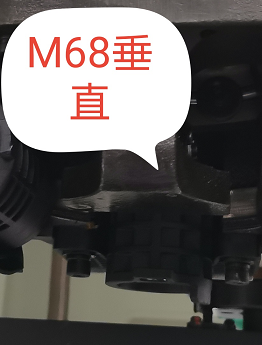

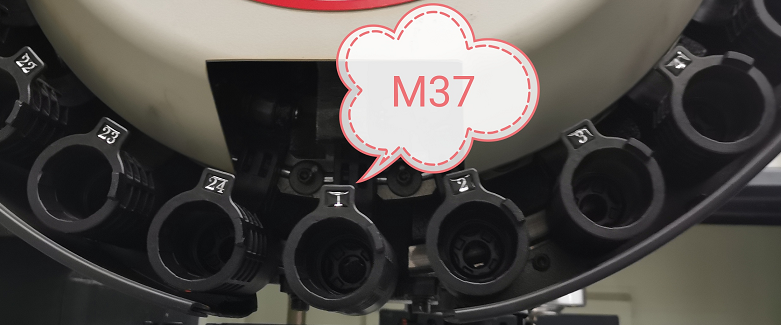

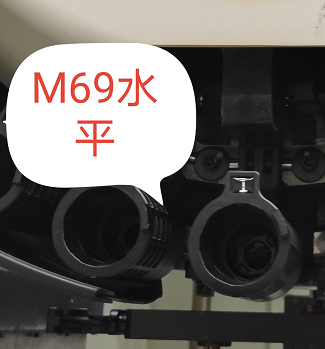

各M代碼動作附圖如下：
4.Z軸換刀點位置修改
1：機械手刀庫，只需要設定第二參考點（即：參數號102021）；
2：斗笠刀庫，則需要再設置第三參考點：為抬刀點；（即：參數號102022）；
備注：斗笠刀庫，第二參考點為還刀點；第三參考點為抬刀點；
???按”確認“鍵? 就會出現下圖的擴展菜單，
再移動光標選擇對應的軸號；修改參數后，按“保存”鍵，根據提示保存；按復位鍵立即生效。
5.主軸驅動定向角度
可以直接在系統端修改驅動參數；主軸為：邏輯軸5；
???按”確認“鍵? 就會出現下圖的擴展菜單，
再移動光標選擇對應的軸號；修改參數后，按“保存”鍵，根據提示保存；按復位鍵立即生效。
