HNC-848Di五軸數控系統
銑床、加工中心數控裝置HNC-848D為全數字總線式高檔數控裝置，支持自主開發的NCUC總線協議及EtherCAT總線協議，支持總線式全數字伺服驅動單元和絕對式伺服電機、支持總線式遠程I/O單元，集成手持單元接口。系統采用雙IPC單元的上下位機結構，具有高速高精加工控制、五軸聯動控制、多軸多通道控制、雙軸同步控制及誤差補償?shù)雀邫n數控系統功能，友好人性化HMI，獨特的智能APP平臺，面向數字化車間網絡通信能力，將人、機床、設備緊密結合在一起，最大程度的提高生產效率，縮短制造準備時間。系統提供五軸加工、車銑復合加工完整解決方案，適用于航空航天、能源裝備、汽車制造、船舶制造、3C（計算機、通訊、消費電子）領域。
使用說明下載產品特點
Features一、硬件：
（1）面板外觀
???采用鋁合金加工面板，外觀時尚和質感。17寸電容屏，支持1280*1024高清晰分辨率，。CNC鍵盤采用水晶按鍵，按功能配色，美感和易用兼得。MCP鍵盤除了通用操作功能按鍵外，還預留12個自定義按鍵，方便用戶擴展功能。
（2）系統硬件
???CPU：Baytrail 3815；
???USB：USB3.0 *2;
???系統內存: ?8G;
???網口：千兆網口*2;
? ?無線網絡：可通過pCle接口擴展藍牙，wifi等無線網絡
二：軟件功能：
1、五軸RTCP功能
采用通用機床結構模型，支持任意機床結構類型和任意旋轉軸方向，最多可支持3直線軸+4旋轉軸機床結構，涵蓋21種常用五軸結構機床；支持RTCP功能，提供兩種編程方式：旋轉軸角度編程和刀具矢量編程。
編程示意圖
2、傾斜面加工
五軸加工經常還用到傾斜面加工，該功能可以在斜面上建立一個特性坐標系（TCS），并在該坐標系中進行編程。系統可支持建立20個特性坐標，方便用戶使用。
?

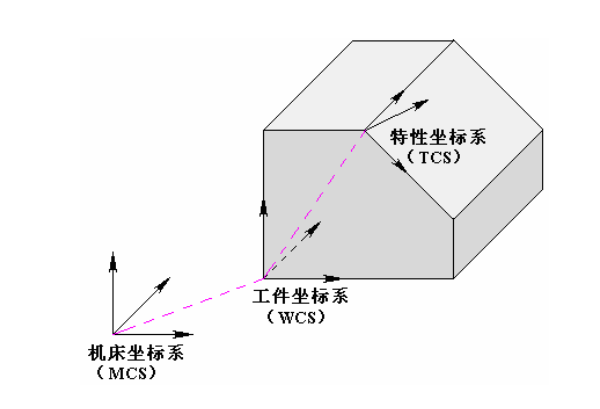

圖2.3 特性坐標系
3、三維仿真
圖形化3D仿真功能，不僅可以在加工前進行NC程序圖形模擬，還能在加工中進行圖形化實時仿真，豐富用戶觀察加工手段。
?
三維仿真界面
4、智能化功能
系統提出智能APP中心概念，與數控系統相關的APP智能工具如：PLC、SSTT、ISCOPE、用戶定制或自制APP都可以放入該服務中心，形成數控系統智能生態圈。
?

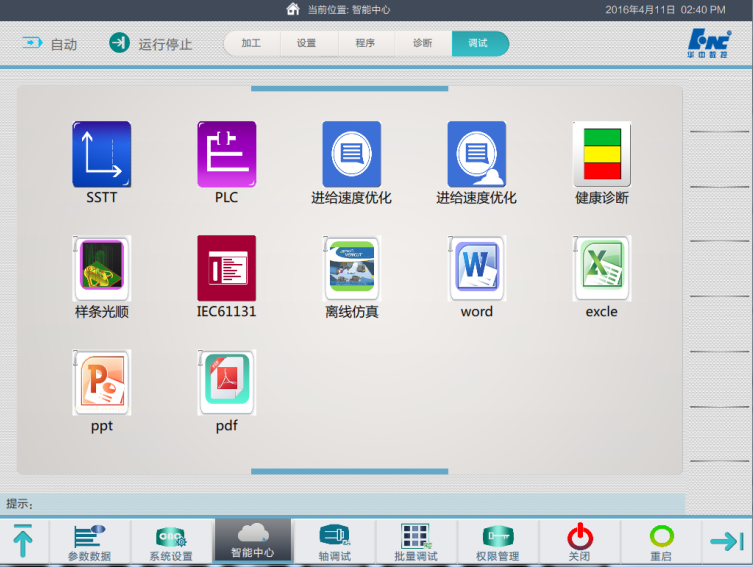

智能中心界面
產品參數
Product parameters
產品尺寸
Product Size
應用案例
Application Cases

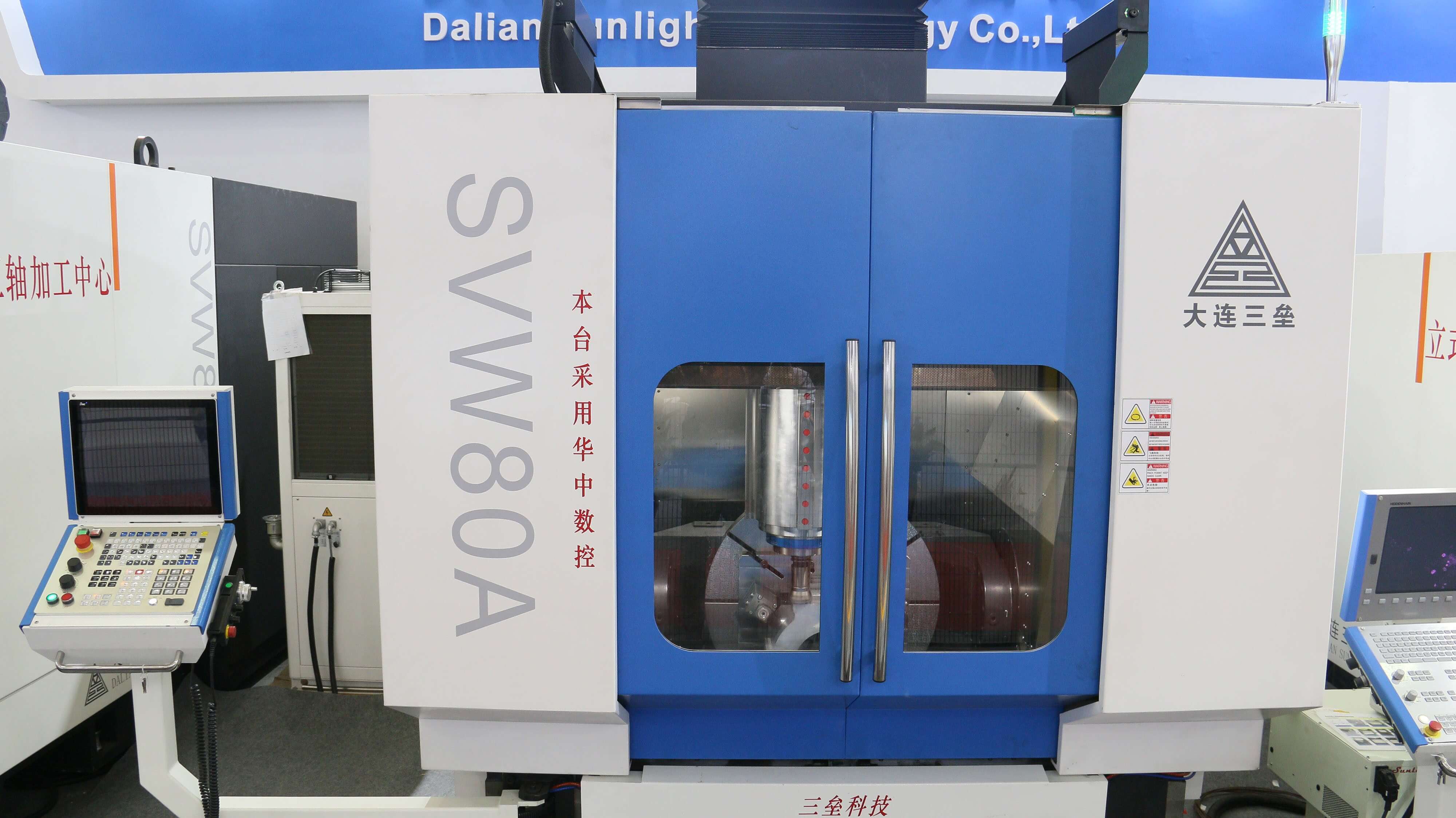

大連三壘配置華中HNC-848D數控系統的五軸加工中心
濟南二機配置華中HNC-848D數控系統的高架式五軸聯動鏜銑加工中心
秦川機床配置華中HNC-848D系統的的HMC80高精度臥式加工中心

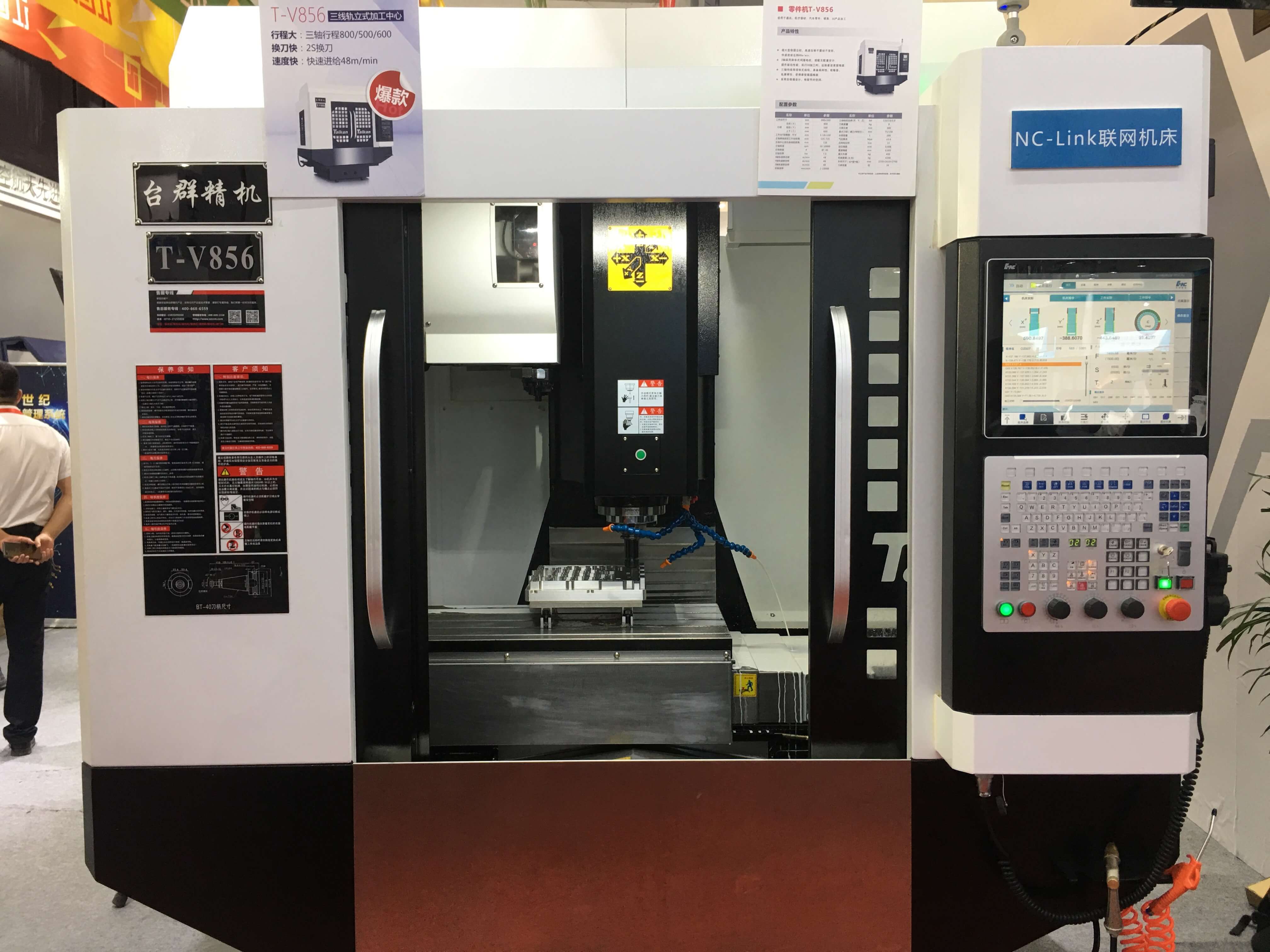

臺群機床配置華中HNC-848D系統的T-V856智能立式加工中心
